Partes clave de un motor eléctrico
Los motores eléctricos son la principal fuente de consumo de energía eléctrica en el mundo, representando aproximadamente el 45% del consumo global. Impulsan desde electrodomésticos como licuadoras y ventiladores, hasta maquinaria industrial y vehículos eléctricos. Aunque pueden parecer complejos, su funcionamiento se basa en unos cuantos componentes clave que trabajan en conjunto para convertir la energía eléctrica en movimiento mecánico.

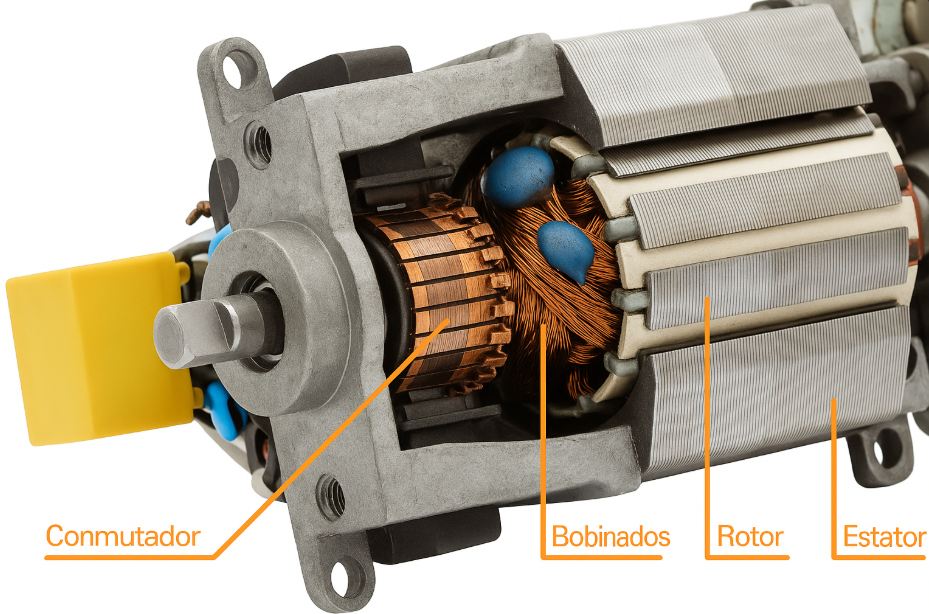

Las partes esenciales que hacen posible este proceso son el estator, el rotor y, en muchos casos, el conmutador.
Este blog explicará qué hace cada uno de estos componentes y cómo interactúan para que un motor eléctrico funcione.
Related: Choosing the right motor for your application
¿Qué es un estator?

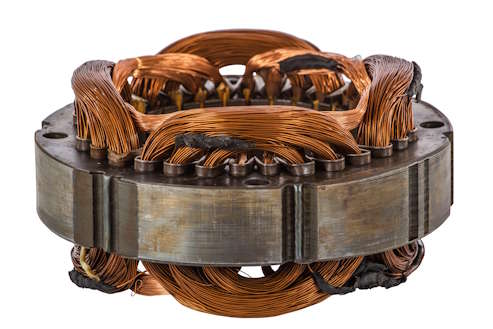

El estator es la parte estacionaria de un motor eléctrico. Puede considerarse como la carcasa exterior o el marco que aloja los principales componentes eléctricos. Generalmente está fabricado con acero laminado para ayudar a concentrar el campo magnético y está recubierto con bobinas de alambre aislado llamadas bobinados.
Son precisamente los bobinados el lugar donde se suministra la energía eléctrica al motor.
Cuando una corriente alterna (CA) circula a través de los bobinados, se genera un poderoso campo magnético.
El diseño de los bobinados del estator y la forma en que la corriente fluye a través de ellos provoca que el campo magnético gire, lo que constituye el principio fundamental del funcionamiento de un motor eléctrico.
El campo magnético giratorio del estator interactúa con el rotor, que es la parte giratoria del motor alojada dentro del estator — excepto en el caso de los motores “outrunner”, donde el rotor se encuentra en el exterior del estator.
La interacción entre estos dos componentes es lo que genera el torque que hace que el motor gire.
¿Qué es un rotor?

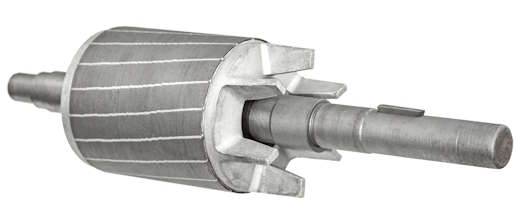

El rotor es el componente giratorio dentro de un motor eléctrico. Generalmente está fabricado con un núcleo de acero laminado para mejorar sus propiedades magnéticas y se monta sobre un eje que se extiende hacia el exterior de la carcasa del motor.
Este eje es el que se conecta a una carga, permitiendo transmitir la potencia del motor.
La función del rotor se basa en el principio fundamental del magnetismo: los polos opuestos (positivo/negativo) se atraen, mientras que los polos iguales (positivo/positivo o negativo/negativo) se repelen.
El campo magnético del rotor interactúa con el campo magnético giratorio del estator, lo que permite y mantiene el movimiento del motor.
A medida que el campo magnético del estator gira, ejerce una fuerza sobre el rotor, lo que hace que este intente “alcanzar” al campo magnético en rotación.
Esta fuerza constante de atracción y repulsión sobre el rotor es lo que genera el movimiento rotacional continuo que impulsa la máquina a la que el rotor está conectado.
¿Qué es un conmutador?

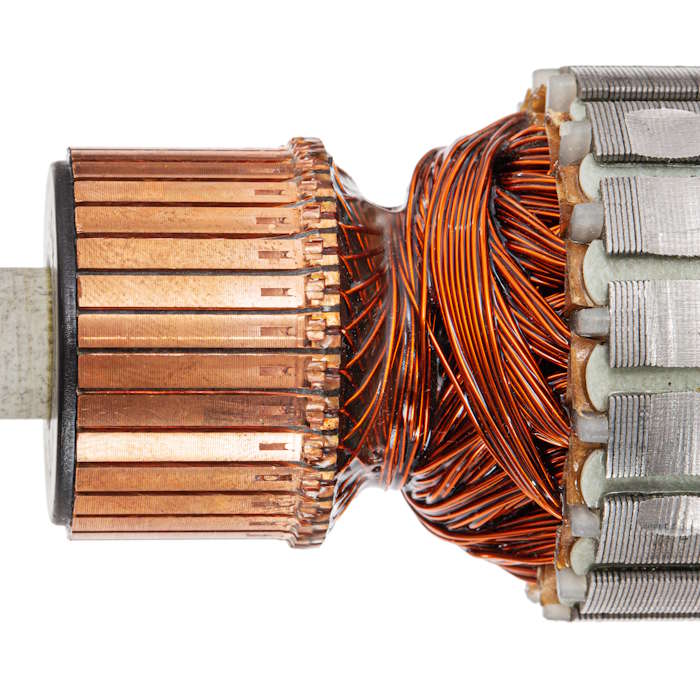

El conmutador es un componente esencial en la mayoría de los motores de corriente directa (CD). Se trata de un interruptor eléctrico formado por segmentos de cobre dispuestos en un anillo. Dos escobillas —contactos eléctricos estacionarios, comúnmente fabricados de carbono— se apoyan contra el conmutador para suministrar energía a las bobinas del motor.
La función del conmutador es alternar periódicamente la dirección de la corriente eléctrica que fluye hacia el rotor. Si la corriente circulara siempre en la misma dirección, el rotor realizaría solo medio giro y luego se detendría. El conmutador invierte la dirección de la corriente en el momento preciso para mantener el rotor en movimiento en una sola dirección de manera continua.
Los motores de corriente directa sin escobillas (BLDC, por sus siglas en inglés) no utilizan conmutadores; en su lugar dependen de un controlador electrónico que emplea interruptores semiconductores (transistores) para invertir la dirección de la corriente eléctrica según sea necesario.
Como las escobillas requieren contacto deslizante para funcionar, los motores BLDC eliminan esa necesidad, lo que reduce la fricción y aumenta la vida útil en comparación con los motores de corriente directa con escobillas.
Esta reducción de fricción se traduce en aproximadamente un 10% más de eficiencia en el rendimiento total.
